Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 06.05.2026 Herkunft: Website
Design und Formenbau
Vorbehandlung von Aluminiumlegierungsblechen
CNC-Schneiden
Reifenrahmenmontage und Positionierungsschweißen
Vollständig verschweißt
Nachbehandlung und Korrektur nach dem Schweißen
Oberflächenbehandlung
Pulverbeschichtung der Bodenschale aus Aluminiumlegierung
3D-Modellierung und Simulation: Basierend auf dem Schiffsentwurf verwenden Sie CAD/CAE-Software für die 3D-Modellierung der Bodenschale. Um die Anordnung, Höhe und Form von Rippen (Verstärkungsrippen) zu optimieren, sind Strukturfestigkeit, Strömungsdynamik und Formprozesssimulationen erforderlich.
Plattenauswahl: Normalerweise wird eine Aluminiumlegierung in Marinequalität der Serie 5000 (z. B. 5083, 5086) oder der Serie 6000 (z. B. 6061-T6) ausgewählt. Diese Legierungen weisen eine ausgezeichnete Korrosionsbeständigkeit (insbesondere gegen Meerwasserkorrosion), Schweißbarkeit und mäßige Festigkeit auf.
Schiffsaußenblech: Mit dem CNC-Plasmaschneiden oder Wasserstrahlschneiden werden Seitenplatten, Bodenplatten, Bugdichtungsplatten usw. mit einer bestimmten dreidimensionalen Krümmung aus Aluminiumplatten geschnitten.
Strukturbauteile: Kiele, Rippen, Längsträger usw. werden normalerweise aus Strangpressprofilen oder dicken Platten aus Aluminiumlegierung geschnitten. Durch den Einsatz von Profilen kann die strukturelle Effizienz verbessert und Prozesse vereinfacht werden.
Konstruktion des Reifenrahmens: Erstellen Sie einen starren Stahlreifenrahmen, der als Referenzplattform für den Bau perfekt zum Endergebnis des Schiffes passt.
Skelettmontage: Positionieren und installieren Sie interne Skelette wie Kiele, Rippen und Längsträger nacheinander auf dem Reifenrahmen und befestigen Sie sie mit provisorischen Halterungen, um einen „Skelettkäfig“ zu bilden.
Haut- und Positionierungsschweißen: Heben Sie die vorgebogene Schiffshülle an, decken Sie sie auf das Skelett ab und verwenden Sie Vorrichtungen (z. B. „Pferdebretter“), um sie fest zu befestigen und vorübergehend zu fixieren. Anschließend führt der Schweißer ein intermittierendes Positionierungsschweißen durch, um die Rumpfplatte vorläufig mit dem Innenskelett zu verbinden und so eine vollständige Rumpfform zu bilden.
Schweißmethode: Hauptsächlich wird MIG (Metall-Inertgas-Schweißen) verwendet, für einige wichtige Teile oder dünne Bleche kann WIG (Wolfram-Inertgas-Schweißen) verwendet werden. Als Schutzgas hochreines Argongas verwenden.
Schweißreihenfolge: Halten Sie sich strikt an die Prozessspezifikationen und folgen Sie in der Regel dem Prinzip „Schweißen von der Mitte nach beiden Seiten, von unten nach oben und symmetrisch“, um Schweißverformung und -spannung zu kontrollieren.
Schweißen Sie zunächst die Verbindungsfugen zwischen den Innenskeletten.
Schweißen Sie die Kehlnaht zwischen der Rumpfplatte und dem Innenskelett erneut (dies ist die Schweißnaht mit der Hauptfestigkeit).
Zum Schluss schweißen Sie die Stoßfuge zwischen den Außenhautplatten des Schiffes (wobei eine Nut erforderlich ist, um eine vollständige Durchdringung zu gewährleisten).
Anforderungen an den Schweißer: Der Betrieb muss von professionellen Aluminiumschweißern erfolgen, die über ein Zertifikat der Klassifikationsgesellschaft verfügen. Das Schweißen von Aluminiumlegierungen erfordert extrem hohe Sauberkeitsanforderungen (keine Ölflecken, Oxidschicht) und Umweltanforderungen (Winddichtigkeit, Feuchtigkeitsbeständigkeit).
Nachbehandlung und Korrektur nach dem Schweißen
Schweißnahtreinigung: Reinigen Sie alle Schweißnähte mit Edelstahldrahtbürsten oder Spezialwerkzeugen und entfernen Sie Oxidschichten und Schweißschlacke.
Verformungskorrektur: Aufgrund der durch das Schweißen verursachten thermischen Verformung sollten Flammenkorrektur (mit einer Schweißpistole einen bestimmten Bereich lokal erhitzen und dann zur Korrektur abkühlen und schrumpfen) oder mechanische Korrekturmethoden verwendet werden, um die Rumpflinienform innerhalb des Toleranzbereichs wiederherzustellen.
Eloxieren: Dies ist das am häufigsten verwendete und kritischste Behandlungsverfahren. Erzeugen Sie durch elektrochemische Verfahren (z. B. Harteloxieren) einen harten, verschleißfesten und korrosionsbeständigen Oxidfilm auf der Oberfläche von Aluminium. Diese Folienschicht ist normalerweise gold- oder schwarzgefärbt oder behält ihre ursprüngliche Farbe bei, was ihre Ästhetik und Haltbarkeit erheblich verbessert.
Sprühlackierung/Sprühbeschichtung: Einige Produkte können nach dem Eloxieren einer zusätzlichen Polyurethan- oder Pulverbeschichtung unterzogen werden, was mehr Farboptionen und zusätzlichen Schutz bietet, aber bei High-End-Produkten liegt der Schwerpunkt normalerweise auf dem Eloxieren.
Vorbehandlung: Entfetten, Reinigen und Bildung eines dichten Umwandlungsfilms auf der Aluminiumoberfläche durch Chromierung oder Zirkonierung, der der Schlüssel zur Haftung ist.
Abdecken: Zum Schutz von Bereichen, die nicht besprüht werden müssen, z. B. Klebeflächen.

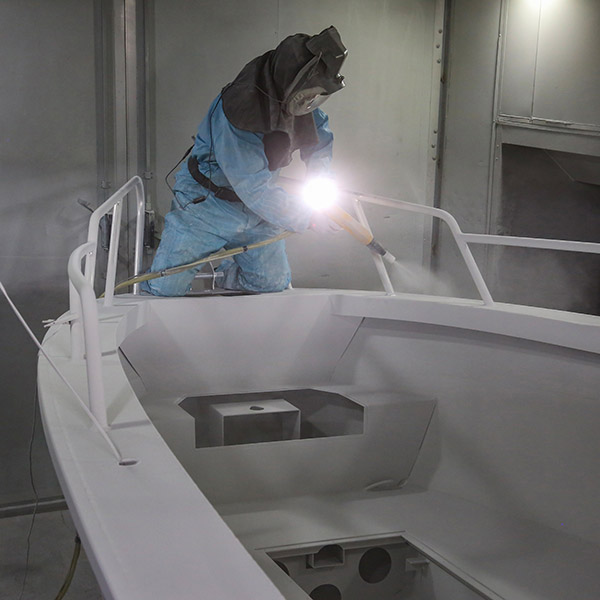

Elektrostatisches Spritzen: In einem speziellen Spritzraum wird die negativ geladene Pulverbeschichtung gleichmäßig auf dem geerdeten Werkstück adsorbiert.
Hochtemperaturhärtung: Im Trockenofen bei 180–200 °C schmelzen und vernetzen, um eine harte Beschichtung zu bilden.
Inspektion: Überprüfen Sie Aussehen, Dicke und Haftung.
Die Bodenschale aus Aluminiumlegierung bietet offensichtliche Vorteile in Bezug auf Steifigkeit, Haltbarkeit, Verformungsbeständigkeit (verformt sich nicht leicht), Umweltschutz (vollständig recycelbar) und einfache Wartung (kann mit sauberem Wasser gewaschen werden), was sie zur Hauptwahl für Hochleistungs-Schlauchboote wie RIB-Schlauchboote mit hartem Boden macht.
Die Herstellung von aufblasbaren Rümpfen aus Aluminiumlegierung ist ein kapital- und technologieintensiver Präzisionsfertigungsprozess, der auf hochwertigen Aluminiumlegierungsmaterialien, hochpräzisen großen Formen und strengen CNC-Bearbeitungs- und Oberflächenbehandlungsprozessen beruht.
